氣動襯氟調節閥

一、氣動襯氟調節閥 概述

氣動襯氟調節閥是由氣動薄膜執行機構和直通單座襯氟塑閥兩部分組成。氣動襯氟調節閥接觸腐蝕介質的部位均采用耐腐蝕、抗老化的聚全氟乙丙烯，高壓襯氟塑工藝，又采用聚四氟乙烯波紋管密封。氣動襯氟調節閥具有對酸、堿、王水等高強腐蝕介質和有毒揮發的氣體、液體介質流量的調控。因而廣泛適用于化工、冶金、醫藥等行業中。

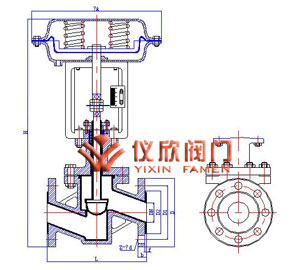

氣動薄膜襯四氟調節閥	氣動薄膜襯四氟調節閥尺寸圖

二、氣動襯氟調節閥 特點

1、耐腐性好：閥體內腔、閥芯、閥座、均包襯有3mm厚的聚全氟乙丙烯，能耐強腐蝕性流體。
2、密封性能好：采用聚四氟乙烯波紋管和填料雙重密封。
3、泄漏量小。由于閥芯、閥座采用軟密封，確保無滲漏。
4、調節精度高：采用精小型的氣動執行機構和電動執行機構，體積小，重量輕。

三、氣動襯氟調節閥 氣動執行機構

型號	ZHA-22 ZHB-22	ZHA-23 ZHB-23	ZHB-34 ZHB-34	ZHA-45 ZHB-45
有效面積cm2	350	350	560	900
行程mm	16	25	40	60
彈簧范圍KPa	20～100(標準):40～200; 80～240; 20～60; 60～100

四、氣動襯氟調節閥 允許壓差

供氣壓力	彈簧范圍	允許壓差
		公稱通徑
		G3/4"	20	25	32	40	50	65	80	100	150
1.4	0.2～1.0	16	16	8	5	5	3	2.5	2	1.2	0.8
4.0	0.8～2.4	16	16	16	12	11	7	6.5	4.5	2.8	2.0

五、氣動襯氟調節閥 性能

泄漏量:小于閥額定容量的0.01%
回差:帶定位器：小于全行程的1%
基本誤差:帶定位器：小于全行程的±1%
注：采用標準的V型聚四氟乙烯填料
可調范圍 30：1

六、氣動襯氟調節閥 Kv值和行程

公稱通徑	G3/4"						20				25	32	40	50	65	80	100	150
閥座直徑	3	4	5	6	7	8	10	12	15	20	26	32	40	50	65	80	100	150
Kv值	0.08	0.12	0.20	0.32	0.50	0.80	1.2	2.0	3.2	5.0	8	12	20	32	50	70	100	240
額定行程	10										16		25		40			60

七、氣動襯氟調節閥 外形尺寸

公稱通徑	G3/4"	20	25	32	40	50	65	80	100	150
L	116	180	185	200	220	250	275	300	350	480
A	267	267	267	267	267	267	350	350	350	470
H	401	445	485	495	523	532	697	699	699	817
H1	50	65	70	80	71	88	102	140	170	190
