彈簧微啟式外螺紋安全閥

一、彈簧微啟式外螺紋安全閥 概述

A21F、A21H-C型彈簧微啟式外螺紋安全閥適用于工作溫度≤200℃的空氣、氨、石油氣……等介質的設備或管路上。A21W-P、R型彈簧微啟式外螺紋安全閥適用于溫度≤200℃有腐蝕性的氣體或液體的設備或管路上，作為超壓保護裝置。KA21Y型彈簧微啟式外螺紋安全閥適用于溫度≤100℃的液化石油氣等。

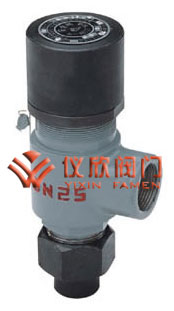

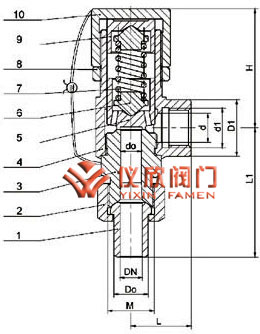

彈簧微啟式外螺紋安全閥	彈簧微啟式外螺紋安全閥結構圖

二、彈簧微啟式外螺紋安全閥 主要零部件材料

NO.	零件名稱	A21H-C/A21F材料	A21W-P/A21F-P材料	A21Y-R材料
1	管接頭	20	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
2	管接頭螺母	35	2Cr13	1Cr18Ni9Ti
3	閥座	35	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	閥體	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	閥瓣	2Cr13/2Cr13+PTFE	1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE	1Cr18Ni12Mo2Ti
6	彈簧座	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
7	彈簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
8	鎖緊螺母	Q235-A	ZG230-450	1Cr18Ni9Ti
9	彈簧導向墊	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
10	調節螺母	Q235-A	2Cr13	1Cr18Ni12Mo2Ti
	密封面材料	"Y"型堆焊Co基硬質合金,"H"型堆焊D507,"W"型為閥門本體

三、彈簧微啟式外螺紋安全閥 外形尺寸和連接尺寸

型號	公稱通徑	do	d	Do	M	d1	D1	L	L1	≈H
KA21-16C A21H-16C A21H-40 A21W-16P A21W-40P KA21-16P	15	12	15	20	M27×1.5	G1/2"	30	35	76	66
	20	16	20	25	M33×1.5	G3/4"	35	40	87	68
	25	18	25	31	M39×1.5	G1"	40	50	100	105
A21Y-64 A21Y-64P A21Y-100 A21Y-100P	15	10	15	25	M39×1.5	G1"	44	50	100	66
	20	10	20	31	M39×1.5	G1"	44	50	100	68
	25	12	25	31	M39×1.5	G1"	44	50	100	105
A21W-160/160P	15	8	20	/	M24×2	G1"	44	50	100	261
	20	8	25	/	M33×2	G1"	44	50	100	261
	25	8	28	/	M36×2	G1"	44	50	100	285
