Q340側裝偏心半球閥

一、Q340側裝偏心半球閥 概述

側裝偏心半球閥結構設計類似三偏心硬密封蝶閥，具有操作輕便、開啟過程無磨擦、零泄漏、壽命長等優點。具有啟閉無磨擦， 密封面可實現自清潔，使用壽命長的特點，此外，調整或更換密封副，閥門可繼續使用，避免了現行眾多閥門密封失效整臺報廢的弊端，節省成本。

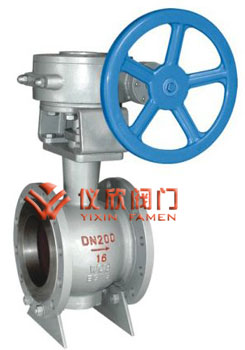

Q340側裝偏心半球閥	Q340側裝偏心半球閥結構圖

二、Q340側裝偏心半球閥 特點

1、密封副（閥芯，閥座）——雙金屬，實現金屬球面環帶硬密封，防火防爆；
2、密封嚴緊，閥芯和閥座的密封是球面線接觸，靠三維偏心實現零泄漏；
3、密封副的閥芯留有補償量，閥門使用較長時間發現密封副磨損時，只需松動手輪側的限位螺栓，關閉時再轉動少許，仍可實現可靠密封，延長使用壽命。
4、可將壓緊套擰掉，調整或更換閥座，閥門仍可繼續使用，避免了現行眾多閥門密封失效后整臺報廢的弊端。

三、Q340側裝偏心半球閥 適用范圍及主要技術參數

半球閥產品按用途分為：通用閥、管線閥、料漿專用閥、燃?xì)鈱Ｓ瞄y、石油化工專用閥、煤粉噴吹專用閥六大系列。在石油、化工、冶金、電力、燃?xì)狻⑴呕摇娒悍鄣刃袠I(yè)是閘閥、截止閥、Y型閥、球閥的更新?lián)Q代產品。

主要設計參數
公稱通徑：DN50-1000 公稱壓力：PN1.0-10.0Mpa

四、Q340側裝偏心半球閥 材質

閥體：WCB　CF8 CF8M ZG1Cr18Ni9Ti
球體：硬密封：ZG1Cr18Ni9Ti 軟密封：CF8/CF8M
閥座：硬密封：2Cr13、1Cr18Ni9Ti 軟密封：PTFE PPL
工作溫度：硬密封：-40～425℃，軟密封：-28～250℃

四、Q340側裝偏心半球閥 采用的主要標準

設計制造按 API6D GB/T12237-1989;
試驗和檢驗按 AP1598 JB/T9092-1999;
法蘭尺寸　　 GB/T9113-2000 JB/T79-1994 HG20592-1997;
結構長度按 KYV-2000

四、Q340側裝偏心半球閥 主要外型尺寸
