對夾球閥
一、對夾球閥 產品特征
公稱壓力：1.6-2.5MPa 適用溫度范圍：-20～232℃～350℃ 適用介質：水、油、氣及某些腐蝕性液體（W.O.G）
 |
 |

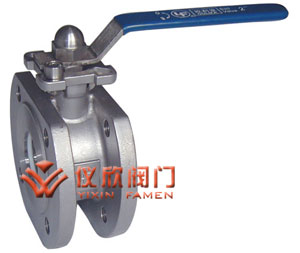

對夾球閥 |
對夾球閥結構圖 |
二、對夾球閥 主要零件材料
| 序號 |
零件名稱 |
材質 |
| 1 |
閥體 |
不銹鋼CF8M/CF8 |
碳鋼WCB |
| 2 |
球 |
不銹鋼316/304 |
不銹鋼SS304 |
| 3 |
密封墊 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
| 4 |
閥桿 |
不銹鋼316/304 |
不銹鋼SS304 |
| 5 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
| 6 |
定位鎖 |
不銹鋼SS304 |
不銹鋼SS304 |
| 7 |
手柄 |
不銹鋼SS304 |
不銹鋼SS304 |
| 8 |
閥桿螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
| 9 |
填料壓套 |
不銹鋼SS304 |
不銹鋼SS304 |
| 10 |
手柄套 |
塑料 |
塑料 |
| 11 |
密封瓶帽 |
不銹鋼316/304 |
不銹鋼SS304 |
| 12 |
墊圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
三、對夾球閥 主接尺寸及質量
| SIZE |
1/2″ |
3/4″ |
1″ |
1 1/4″ |
1 1/2″ |
2″ |
2 1/2″ |
3″ |
4″ |
5″ |
6″ |
| d |
15 |
19 |
23.5 |
30 |
36 |
45 |
58 |
67 |
76 |
100 |
125 |
| L |
32 |
38.5 |
45 |
55 |
62 |
72 |
95 |
120 |
145 |
200 |
225 |
| D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
| D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
| D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
155 |
185 |
210 |
| H |
62 |
70 |
79 |
86 |
92 |
102 |
158 |
172 |
187 |
200 |
240 |
| E |
110 |
125 |
135 |
150 |
150 |
180 |
250 |
300 |
350 |
650 |
840 |
| b |
14 |
14 |
16 |
16 |
18 |
20 |
22 |
24 |
24 |
26 |
26 |
| z-d1 |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-23 |
| f |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
