氣動內螺紋三通球閥

一、氣動內螺紋三通球閥 概述

氣動內螺紋三通球閥分為“L型氣動內螺紋三通球閥”與“T型氣動螺紋三通球閥”，L型適用于介質的流向切換，能使相互垂直的兩個通道聯通，T型適用于介質的分流，合流或流向切換。 氣動內螺紋三通球閥適用于食品、飲料、醫藥、化工等純凈管路及工業環保、水處理、高層建筑、給排水等管路。

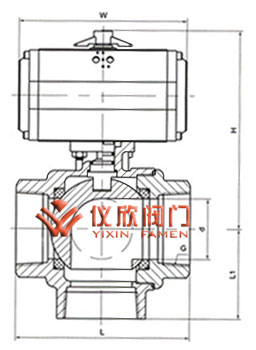

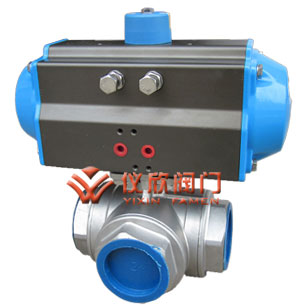

氣動內螺紋三通球閥	氣動內螺紋三通球閥外形尺寸圖

二、氣動內螺紋三通球閥 附件選項

回訊器：也叫限位開關，遠程反饋開關信號 （普通型、防爆型可選）
電磁閥：雙作用選二位五通、單作用選二位三通（普通、防爆；多種電壓可選）
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油
手輪機構：轉動手輪機構，可實現手動開、關閥
電氣定位器：輸入4～20mA信號,實現閥門調節功能（普通、防爆可選）
備注: 氣缸參數請另參考所選配的氣動執行器資料

三、氣動內螺紋三通球閥 工作狀態介紹

氣動執行器意大利進口，表面經陽極氧化處理，齒輪齒條結構，有開關兩個位置+/-5°行程調節
NAMUR標準氣源接口，可與電磁閥直接連接正常使用壽命可達100萬次
球閥和執行器之間無支架連接，一體化的外型結構緊湊，減少設備空間
三通球閥任一通口均可用作入口而無泄露，并可根據工況需要制成L型或T型通道,使安裝更加方便

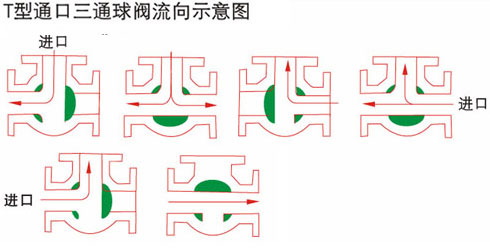

三通球閥分為L型和T型，L型適用于介質的流向切換，能使相互垂直的兩個通道聯通，T型適用于介質的分流，合流或流向切換。
雙層閥桿填料符合德國TüV TA-LUFT的閥桿泄露測試要求
在系統泄壓后無需拆下整個閥體就能進行檢查和維修。

四、氣動內螺紋三通球閥 主要連接尺寸

L型主要尺寸：

SIZE	d	L	H	D1	B	F	G	W1	W2	h	重量WT(g)
1/2"	12.7	75	59	126	71.0	235	37.5	22.4	35.0	10-24UNC	530
3/4"	16	85	64	126	81.5	390	42.5	22.4	35.0	10-24UNC	725
1"	20	100	80	145	102.0	505	51.5	22.4	35.0	10-24UNC	1000
1 1 / 4 "	25	115	90	145	108.5	510	57.5	25.4	38.0	10-24UNC	2000
1 1 / 2 "	32	125	96	204	121.0	580	63.0	25.4	38.1	1/4-20UNC	3000
2"	38.1	148	106	204	138.5	655	73.0	25.4	38.1	1/4-20UNC	4650

T型主要尺寸：

SIZE	d	L	H	D1	B	F	G	W1	W2	h	重量WT(g)
1/2"	12.7	75	59	126	71.0	235	37.5	22.4	35.0	10-24UNC	530
3/4"	16	85	64	126	81.5	390	42.5	22.4	35.0	10-24UNC	725
1"	20	100	80	145	102.0	505	51.5	22.4	35.0	10-24UNC	1000
1 1 / 4 "	25	115	90	145	108.5	510	57.5	25.4	38.0	10-24UNC	2000
1 1 / 2 "	32	125	96	204	121.0	580	63.0	25.4	38.1	1/4-20UNC	3000
2"	38.1	148	106	204	138.5	655	73.0	25.4	38.1	1/4-20UNC	4650
