氣動超薄球閥|氣動對夾球閥

一、氣動超薄球閥 概述

氣動超薄球閥(氣動對夾球閥)是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥，球芯通道形狀有矩形、V形及O形。該產品采用支架與執行機構連接，具有結構緊湊體積小，重量輕，摩擦力小， 回差小，動作平穩可靠等優點。氣動超薄球閥被廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。

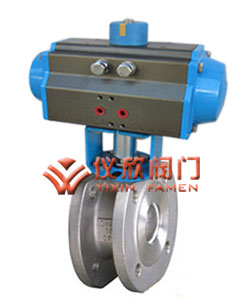

氣動超薄球閥	氣動超薄球閥尺寸圖

二、氣動超薄球閥 技術參數

閥類	傳動方式	連結形式	結構形式	密封面	公稱壓力（MPa）	閥體材料
球閥	6-氣動 6s-氣動帶手動	對夾式	浮動球直通	F-氟塑料 H-合金鋼 PPL	1.6 2.5 4.0 6.4	按表內閥體 材料代號
公稱通徑DN(mm)		15-150
材料\材料代號		C		P		R
主 要 零 件	閥體	WCB		ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	球板	2Cr13		ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	閥桿	2Cr13		1Cr18Ni9Ti		0Cr18Ni12Mo2Ti
	密封圈	增強聚四氟乙烯 對位聚苯
	填料	聚四氟乙烯 柔性石墨
適 用 工 況	適用介質	水、蒸汽、油品		硝酸類		醋酸類
	適用溫度	-28℃～250℃
控制型式		雙作用/單作用
作用型式		切斷/調節
輸入信號		電信號：0～10mA、-4～10mA 氣信號20～100kPa
回信電壓		AC220V/DC24V
工作介質		凈化壓縮壓氣
執行器	型號	63RA系列、AW系列
	氣源壓力	0.3～0.7MPa

三、超短氣動球閥 安裝尺寸

公稱通徑DN(mm)	尺 寸
	L	D	D1	D2	B	F	Z-φd
15	35	95	65	45	14	2	4-M12
20	38	105	75	55	14		4-M12
25	42	115	85	65	14		4-M12
32	50	135	100	78	16		4-M16
40	60	145	110	85	16		4-M16
50	70	160	125	100	16	3	4-M16
65	95	180	145	120	18		4/8-M16
80	118	190	160	135	20		8-M16
100	140	215	180	155	20		8-M16
125	175	245	210	185	22		8-M16
150	210	280	240	210	24		8-M20
