GIQ氣動真空蝶閥

一、氣動真空蝶閥 用途和使用范圍

GIQ氣動真空蝶閥是通過電磁換向閥改變氣路方向，控制執行氣缸驅動蝶閥作啟閉運動，用于接通或切斷真空管路中的氣流。氣動真空蝶閥適用 介質為純凈空氣和非腐蝕性氣體，可選配反饋信號裝置及電氣閥門定位器。
GIQ系列氣動真空蝶閥主要性能：
● 漏率：≤1.3×10-9Pa.M3/S；
● 適用壓力范圍：1.3×10-5Pa～3×105Pa;
● 工作溫度：氟橡膠-25℃～+150℃；
● 安裝位置：任意；
● 氣源壓力：0.4－0.6Mpa；
● 閥板兩側壓力差與閥門開、關無關；
● 壽命：≥10000次。

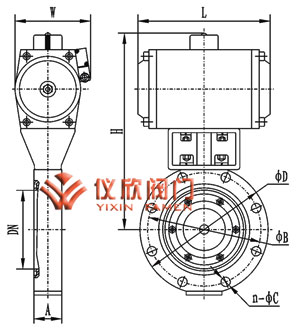

氣動真空蝶閥	氣動真空蝶閥結構圖

二、氣動真空蝶閥 特點及主要零件材料

以電磁換向閥控制氣動執行機構，使閥桿轉動90°達到開關目的。
特點：
● 閥門能承受正壓力；
● 閥桿不上下竄動；
● 氣缸采用1/4旋轉式氣缸，角度可調 1°～5°。
主要零件材料：
體、桿、板　　　不銹鋼、碳鋼鍍鎳； 密封件　　　　 氟橡膠、氟橡膠

三、氣動真空蝶閥 外形連接尺寸

型號	DN	D	D0	B	N	C	H	L	E
GIQ-32	32	90	70	22	4	9	187	158	58
GIQ-40	40	100	80	22	4	9	197	158	58
GIQ-50	50	110	90	22	4	9	207	158	58
GIQ-63	63	130	110	28	4	9	227	158	58
GIQ-80	80	145	125	28	8	9	242	158	58
GIQ-100	100	165	145	28	8	9	262	158	58
GIQ-125	125	200	175	34	8	11	323	172	70
GIQ-160	150	225	200	34	8	11	348	172	70
GIQ-200	200	285	260	40	12	11	450	197	97
GIQ-250	250	335	310	45	12	11	525	248	117
GIQ-320	300	425	395	50	12	14	622	248	117
GIQ-400	400	510	480	60	16	14	733	295	138
GIQ-500	500	610	580	70	16	14	900	360	159
GIQ-600	600	750	720	80	20	14	980	370	174
GIQ-800	800	920	890	100	24	14	1220	410	240
GIQ-1000	1000	1120	1090	120	32	14	1594	580	300
GIQ-1250	1250	1440	1404	150	36	19	2050	736	390
