SD641H氣動伸縮蝶閥

一、氣動伸縮蝶閥 應用范圍

氣動伸縮蝶閥在一定范圍內可軸向伸縮，也能在一定的角度范圍內克服管道對接不同軸而產生的偏移，能極大的方便閥門管道的安裝與拆卸。氣動伸縮蝶閥適用在食品、飲料、醫藥純凈管路及工業環保、水處理、高層建筑、給排水管路作啟閉或調節介質流量之用。
氣動伸縮蝶閥采用標準： 法蘭連接尺寸 GB4216.4-84;GB9115.8-8 結構長度GB12221-89 壓力試驗GB/T13927-92;ZBJ16006-90

氣動伸縮蝶閥(配AW氣缸）	氣動伸縮蝶閥

二、氣動伸縮蝶閥 主要參數

公稱通徑DN(mm)		50~1000
公稱壓力PN(MPa)		1.00.6	0.25
試驗壓力 Ps (MPa)	強度試驗	1.50.9	0.375
	密封試驗	1.10.66	0.275
適用介質	淡水、污水、蒸汽、油類、海水等
適用溫度	-40℃~200℃

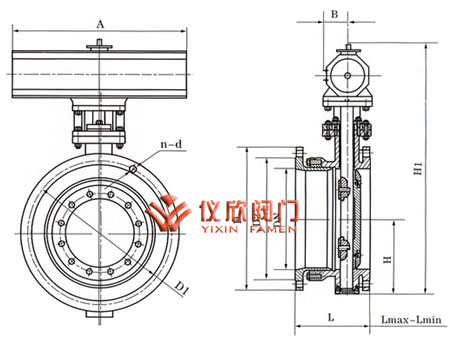

三、氣動伸縮蝶閥 主要外形尺寸

通徑(DN)	L	LMAX	LMIN	D1	D	Z-Φd	H	H0	A	B	Wt/kg
50	150	163	138	125	165	4-18	82.5	400	180	65	17
65	170	188	158	145	185	4-18	92.5	400	180	65	19
80	180	192	162	160	200	8-18	100	410	245	72	20
100	190	225	180	180	220	8-18	110	430	245	72	25
125	200	235	190	210	250	8-18	125	465	245	72	32
150	210	240	195	240	285	8-22	142.5	615	355	93	35
200	230	265	215	295	340	8-22	170	685	355	93	60
250	250	285	235	350	395	12-22	197.5	740	550	350	83
300	270	302	252	400	445	12-22	222.5	800	600	350	110
350	290	321	271	460	505	16-22	252.5	860	600	350	130
400	310	343	283	515	565	16-26	282.5	945	600	350	166
450	330	360	300	565	615	20-26	307.5	1000	750	380	210
500	350	380	320	620	670	20-26	335	1060	750	380	252
600	390	425	365	725	780	20-30	390	1170	750	380	330
700	430	465	395	840	895	24-30	447.5	1325	750	380	630
800	470	510	430	950	1015	24-33	507.5	1445	750	380	1070
900	510	560	460	1050	1115	28-33	557.5	1555	450	280	1700
1000	550	600	500	1160	1230	28-36	615	1675	650	280	1950

注：1.以上蝶閥的密封試驗壓力DN50~DN800為1.0MPa；DN900~DN1000為0.6MPa；DN1200~DN2000為0.25MPa。 2.如工作壓力超過1.0MPa建議選用三偏心蝶閥。 3.以上蝶閥的連接尺寸均按1.0MPa標準制造；如特殊需要，訂貨時應注明。
