Z41H國標法蘭閘閥

一、Z41H國標法蘭閘閥 主要用途

高中壓法蘭連接的閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。操作方式有：手動、齒輪傳動、電動、氣動等。

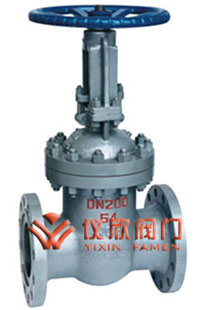

Z41H國標法蘭閘閥	Z41H國標法蘭閘閥

二、Z41H國標法蘭閘閥 應用規范

設計與制造		GB/T12234
連接端尺寸	結構長度	GB/T12221
	法蘭尺寸	JB79
檢驗與試驗		JB/T9092
材 料	碳鋼	GB/T12229
	不銹鋼	GB/T12230
標 志		GB/T12220
供 貨		JB/T7928

三、Z41H國標法蘭閘閥 結構與特點

1、選材考究，符合國內外相關標準，材料的全面質量高。
2、符合國內外先進標準的要求，密封可靠、性能優良、造型美觀。
3、密封副配對先進合理，閘板和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
5、采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手動，啟閉輕松自如。
6、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。

四、Z41H國標法蘭閘閥 主要零件材料及主要用途

閥體	閥蓋	閥板	閥座	閥桿	填料	適用介質	適用溫度 (≤℃)
WCB		WCB+D507MO	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCr5MO		ZGlCr5M0+ Stellite12	1Crl8Ni9+ Stellite6	25Cr2M01VA	柔性石墨	水、油品、蒸汽	550
ZGlCrl8Ni9Ti		Crl了Ni2	1Crl8Ni9+ Stellite6	1Crl8Ni9Ti	PTFE	硝酸類、堿類	200
ZG00Crl7Nil4M02		316L+ Stellite12	316L+Stel1ite6	316L	PTFE	尿素、甲銨液、磷酸	200

五、Z41H國標法蘭閘閥 主要外形尺寸、連接尺寸及質量

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	標準值									參考值
		L	D	D1	D2	D6	b	f	f1	Z-φd	Do	H	質量
1.6	15	130	95	65	46		14	2		4-φ14	120	220	4
	20	150	105	75	55		14	2		4-φ14	140	256	6
	25	160	116	85	65		14	2		4-φ14	160	276	6
	32	180	135	100	78		16	2		4-φ18	180	280	7
	40	200	145	110	86		16	3		4-φ18	200	300	18
	50	250	160	125	100		16	3		4-φ18	240	358	29
	65	265	180	145	120		18	3		4-φ18	255	415	32
	80	280	195	160	135		20	3		8-φ18	280	435	46
	100	300	215	180	155		20	3		8-φ18	320	500	63
	150	350	280	240	210		24	3		8-φ23	360	675	134
	200	400	335	295	265		26	3		12-φ23	400	818	192
	250	450	405	355	320		30	3		12-φ25	456	970	273
	300	500	460	410	375		30	4		12-φ25	500	1140	379
	350	550	520	470	435		34	4		16-φ25	600	1280	590
	400	600	580	525	485		36	4		16-φ30	720	1450	850
	450	650	640	585	545		40	4		20-φ30	720	1580	910
	500	700	705	650	608		44	4		20-φ34	720	1675	958
	600	800	840	770	718		48	5		20-φ41	800	1990	1180
2.5	15	130	95	65	46		14	2		4-φ14	120	220	4
	20	150	105	75	55		14	2		4-φ14	140	256	6
	25	160	116	85	65		14	2		4-φ14	160	276	7
	32	180	135	100	78		18	2		4-φ18	180	280	8
	40	200	145	110	86		18	3		4-φ18	200	300	18
	50	250	160	125	100		20	3		4-φ18	240	358	29
	65	265	180	145	120		22	3		4-φ18	255	415	34
	80	280	195	160	135		22	3		8-φ18	280	435	46
	100	300	230	190	160		24	3		8-φ23	320	500	64
	150	350	300	250	218		30	3		8-φ25	360	675	134
	200	400	360	310	278		34	3		12-φ25	400	818	213
	250	450	425	370	332		36	3		12-φ30	456	970	290
	300	500	485	430	390		40	4		16-φ30	500	1140	399
	350	550	550	490	448		44	4		16-φ34	600	1280	631
	400	600	610	550	505		48	4		16-φ34	720	1450	900
	450	650	660	600	555		50	4		20-φ34	720	1580	965
	500	700	730	660	610		52	4		20-φ41	720	1675	1035
	600	800	840	770	718		56	5		20-φ41	800	1990	1260
4．0	50	250	160	125	100	88	20	3	4	4-φ18	280	371	30
	65	280	180	145	120	110	22	3	4	8-φ18	300	432	40
	80	310	195	160	135	12l	22	3	4	8-φ18	320	455	52
	100	350	230	190	160	150	24	3	4．5	8-φ23	360	551	82
	150	450	300	250	218	204	30	3	4．5	8-φ25	400	708	153
	200	550	375	320	282	260	38	3	4．5	12-φ30	450	885	262
	250	650	445	385	345	313	42	3	4．5	12-φ34	560	1015	366
	300	750	510	450	408	364	46	4	4．5	16-φ34	640	1160	563
	350	850	570	510	465	422		4	5	16-φ41	640	1310	920
	400	950	655	585	535	474	58	4	5	20-φ4l	720	1490	1350
	500	1150	755	670	612	576	62	4	5	20-φ4l	800	2050	2000
6.4	50	250	175	135	105	88	26	3	4	4-φ18	280	402	35
	65	280	200	160	130	110	28	3	4	8-φ18	300	450	43
	80	310	210	170	140	12l	30	3	4	8-φ18	320	475	62
	100	350	250	200	168	150	32	3	4．5	8-φ23	360	565	88
	150	450	340	280	240	204	38	3	4．5	8-φ25	400	712	180
	200	550	405	345	300	260	44	3	4．5	12-φ30	450	890	275
	250	650	470	400	352	313	48	3	4．5	12-φ34	560	1030	408
	300	750	530	460	412	364	54	4	4．5	16-φ34	720	1182	590
