BJ41W保溫截止閥

一、BJ41W保溫截止閥 用途

BJ41W保溫截止閥保溫截止閥主要用于石油、化工、冶金、制藥等各類系統中，以輸送常溫下會凝固的高粘度介質。

二、BJ41W保溫截止閥 執行標準

設計與制造：BS1873　BS5160　GB12233
法蘭尺寸：ANSIB16.5　JB/T79　GB911
3 壓力溫度：ANSIB16.34
結構長度：ANSIB16.10　BS1873　GB12221
對焊連接尺寸：ANSIB16.25
檢驗與實驗：BS6755　GB/T13927

三、BJ41W保溫截止閥 主要性能規范

型號	公稱壓力 PN（MPa）	試驗壓力PS（MPa）		適用溫度 （℃）	適用介質	保溫套壓力 （MPa）
		殼體	密封
BJ41W-16P.R.C	1.6	2.4	1.8	≤350	硝酸類	≤1.0
BJ41W-25P.R.C	2.5	3.8	2.8	≤350	硝酸類	≤1.0

四、BJ41W保溫截止閥 主要外形尺寸和連接尺寸

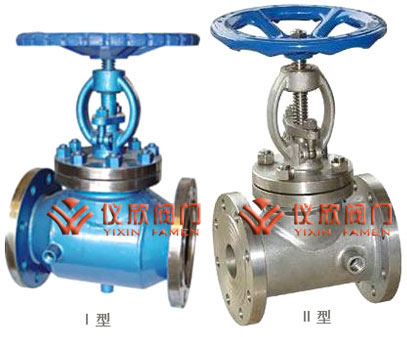

BJ41W保溫截止閥	BJ41W保溫截止閥尺寸圖

型號	公稱通徑 DN(㎜)	尺寸(㎜)
		L	D	D1	D2	B-f	Z-φ	H	D0
BJ41WH-16PRC	15	130	95	65	45	16-2	4-14	170	120
	20	150	105	75	55	16-2	4-14	190	140
	25	160	115	85	65	16-2	4-14	205	160
	32	180	135	100	78	18-2	4-18	270	180
	40	200	145	110	85	18-3	4-18	310	200
	50	230	160	125	100	18-3	4-18	358	240
	65	290	180	145	120	18-3	4-18	373	280
	80	310	195	160	135	20-3	8-18	435	320
	100	350	215	180	155	20-3	8-18	500	360
	125	400	245	210	185	22-3	8-18	614	400
	150	480	280	240	210	24-3	8-23	674	400
	200	600	335	295	265	26-3	12-23	818	450
	250	730	405	355	320	30-3	12-25	969	550

型號	公稱通徑 DN(㎜)	尺寸(㎜)
		L	D	D1	D2	B-f	Z-φ	H	D0
BJ41WH-25PRC	15	130	95	65	45	16-2	4-14	233	120
	20	150	105	75	55	16-2	4-14	275	140
	25	160	115	85	65	16-2	4-14	285	160
	32	180	135	100	78	18-2	4-18	302	180
	40	200	145	110	85	18-3	4-18	355	200
	50	230	160	125	100	20-3	4-18	362	240
	65	290	180	145	120	22-3	8-18	400	280
	80	310	195	160	135	22-3	8-18	430	320
	100	350	230	190	160	24-3	8-23	465	360
	125	400	270	220	188	28-3	8-25	550	400
	150	480	300	250	218	30-3	8-25	700	400
	200	600	360	310	278	343	12-25	780	450
	250	730	425	370	335	36-3	12-30	900	550

型號	公稱通徑 DN(㎜)	尺寸(㎜)
		L	D	D1	D2	B-f	Z-φ	H
BJ41WH-40PRC	15	130	95	65	45	16-2	4-14	233
	20	150	105	75	55	16-2	4-14	275
	25	160	115	85	65	16-2	4-14	285
	32	180	135	100	78	18-2	4-18	302
	40	200	145	110	85	18-3	4-18	355
	50	230	160	125	100	20-3	4-18	370
	65	290	180	145	120	22-3	8-18	408
	80	310	195	160	135	22-3	8-18	436
	100	350	230	190	160	24-3	8-23	475
	125	400	270	220	188	28-3	8-25	558
	150	480	300	250	218	30-3	8-25	720
	200	600	375	320	282	38-3	12-30	800
BJ41WH-64PRC	15	170	105	75	55	18-2	4-14	240
	20	190	125	90	68	20-2	4-18	280
	25	210	135	100	78	22-2	4-18	290
	32	230	150	110	82	24-2	4-23	325
	40	260	165	125	95	24-3	4-23	360
	50	300	175	135	105	26-3	4-23	410
	65	340	200	160	130	28-3	8-23	430
	80	380	210	170	140	30-3	8-23	465
	100	430	250	200	168	32-3	8-25	537
	125	500	295	240	202	36-3	8-30	630
	150	550	340	280	240	38-3	8-34	790
	200	650	405	345	300	44-3	12-34	910
