直接作用薄膜式減壓閥

一、直接作用薄膜式減壓閥 概述

200P直接作用薄膜式減壓閥由主閥和導閥兩部分組成。200P直接作用薄膜式減壓閥主閥主要閥座、主閥盤、活塞、缸套、彈簧等零件組成 200P直接作用薄膜式減壓閥導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力,利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小,實現減壓穩壓功能。

二、直接作用薄膜式減壓閥 特點

直接作用薄膜式減壓閥屬于先導活塞式減壓閥。本產品主要用于蒸汽管路，起減壓穩壓作用。減壓閥,薄膜式減壓閥,直接作用式減壓閥,直接作用薄膜式減壓閥

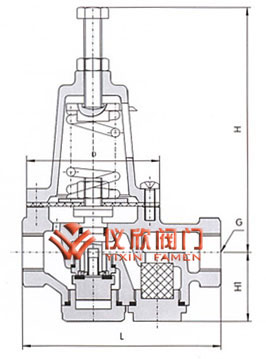

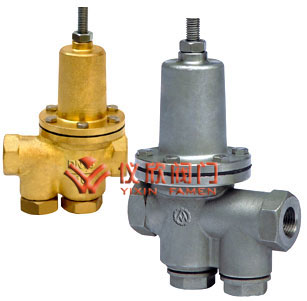

直接作用薄膜式減壓閥	直接作用薄膜式減壓閥尺寸圖

三、直接作用薄膜式減壓閥 主要技術參數和性能指標

公稱壓力(Mpa)	1.0	1.6
殼體試驗壓力(Mpa)*	1.5	2.4
密封試驗壓力(Mpa)	1.0	1.6
最高進口壓力(Mpa)	1.0	1.6
出口壓力范圍(Mpa)	0.09-0.8	0.1-1.2
壓力特性偏差(Mpa)△P2P	GB12246-1989
流量特性偏差(Mpa)△P2G	GB12246-1989
滲漏量	0
工作溫度	0℃-80℃

*.殼體試驗不包括膜片、頂蓋。

四、直接作用薄膜式減壓閥 主要零件材料

零件名稱	零件材料
閥體 閥蓋	銅合金
閥座	H62
閥瓣	H62
閥桿	H62
O型圈	丁腈橡膠
密封圈	丁腈橡膠
膜片	夾織物丁腈橡膠
調節彈簧	60Si2Mn
過濾器	不銹鋼

五、直接作用薄膜式減壓閥 流量系數(Cv)

DN	15(1/2")	20(3/4")	25(1")	32(1-1/4")	40(1-1/2")	50(2")
Cv	0.5	0.6	1.2	1.8	3.0	5.0

六、直接作用薄膜式減壓閥 主要連接尺寸

DN	G	L	H1	H	D
15(1/2")	G1/2"	112	40	150	75
20(3/4")	G3-4"	140	55	190	90
25(1")	G1"	140	55	195	90
32(1-1/4")	G1-1/4"	165	55	212	98
40(1-1/2")	G1-1/4"	190	55	215	98
50(2")	G2"	200	65	265	120

訂貨須知：1:產品型號與名稱.2公稱通徑(DN) 3 .額定流量系數KV 4.公稱壓力和壓差 5.閥體和閥內組件材料 6.流量特性 7.適用溫度難關8電源電壓和控制信號 9是否帶附件 10使用介質成分
