G941J電動襯膠隔膜閥

一、G941J電動襯膠隔膜閥 特點

G941J-10電動襯膠隔膜閥電動襯膠隔膜閥用途：電動襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。適用溫度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照襯里和隔膜材料）壓力等級：PN0.6、1.0、1.6
產品特點：設計與制造：GB122239 結構長度：GB12221、JB1688 法蘭連接尺寸：GB4216、JB78 G841W無襯里電動隔膜閥,G941J電動襯膠隔膜閥,電動隔膜閥

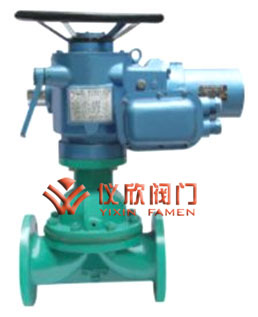

G941J電動襯膠隔膜閥	G941J電動襯膠隔膜閥尺寸圖

二、G941J電動襯膠隔膜閥 主要零部件材料

G941J-10電動襯膠隔膜閥部件列表： 1、閥體 2、閥體襯里 3、隔膜 4、閥瓣 5、下閥桿 6、閥蓋 7、電動執行器

G941J-10電動襯膠隔膜閥材料： 閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 襯里：無襯里、橡膠 隔膜：橡膠 閥瓣：鑄鐵、碳鋼 閥桿：碳鋼 電動裝置：組合件

三、G941J電動襯膠隔膜閥 測試

襯里層：電火花檢測
試驗與檢驗按GB/T13297標準
公稱壓力：PN（Mpa）閥體：PN×1.5
密封：PN×1.1

四、G941J電動襯膠隔膜閥　主要尺寸及重量

DN	公稱壓力	工作壓力	L	D	D1	n-φd	f	h	型號	輸出力矩	啟閉時間	質量
15	0.6	0.6	125	95	65	4-14	2	-	-	-	-	-
20			135	105	75	4-14	2	-	-	-	-	-
25			145	115	85	4-14	2	4445	Z5-18/16	50	17	40
32			160	140	100	4-18	2	457	Z5-18/16	50	20	42
40			180	150	110	4-18	3	466	Z5-18/16	50	14	45
50			210	165	125	4-18	3	480	Z10-18/16	50	20	50
65			250	185	145	4-18	3	517	Z10-18/16	150	28	60
80			300	200	160	4-18	3	539	Z10-36/25	100	16	70
100			350	220	180	8-18	3	576	Z10-36/25	100	17	80
125			400	250	210	8-18	3	634	Z15-18/25	150	32	104
150			460	285	240	8-22	3	660	Z15-18/25	150	53	125
200		0.4	570	340	295	8-22	4	860	Z20-18/25	200	53	180
250			680	395	350	12-22	4	-	Z20-18/25	200	53	280
300			790	445	400	12-22	4	1003	Z20-18/25	300	45	434
350			900	505	460	16-22	4	-	ZD30-36a	300	45	-
400			1000	565	515	16-25	4	-	-	-	-	-
