對夾升降式止回閥
一、對夾升降式止回閥 結構及尺寸
對夾升降式止回閥由閥體、閥瓣、彈簧等組成，水平或垂直安裝于管路系統，防止介質倒流，具有結構短、體積小、質量輕；閥瓣關閉快速，水錘壓力小；流道通暢，流體阻力小；動作靈敏，密封性能好。
 |
 |

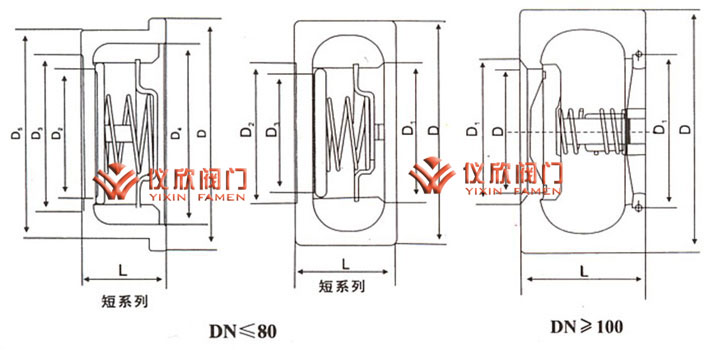

對夾升降式止回閥 |
對夾升降式止回閥 |
二、對夾升降式止回閥 主要技術參數
| 型號 |
公稱通徑 |
試驗壓力 |
工作溫度 |
適用溫度 |
| 殼體 |
密封 |
| H71H-16Q |
1.6 |
2.4 |
1.76 |
≤235℃ |
水、蒸氣、油品等 |
| H71H-25Q |
2.5 |
3.75 |
2.75 |
≤235℃ |
| H71W-25H |
≤300℃ |
| H71W-25P |
≤200℃ |
硝酸等腐蝕性介質 |
| H71W-40H |
4.0 |
6.0 |
4.4 |
≤300℃ |
| H71W-40P |
≤200℃ |
水、蒸氣 |
三、對夾升降式止回閥 主要零件材料
| 型號 |
閥門 |
閥瓣 |
彈簧 |
| H71H-16Q H71H-25Q |
QT400-15 |
25 |
50CrVA |
| H71W-25H H71W-40H |
2Cr13 |
1Cr13 |
1Cr18Ni9 |
| H71W-25P H71W-40P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
四、對夾升降式止回閥 主要外形尺寸
| 公稱通徑 |
L |
D |
公稱通徑 |
L |
D |
| 1.6 |
2.5 |
4.0 |
1.6 |
2.5 |
4.0 |
| 15 |
25 |
48 |
48 |
48 |
80 |
71 |
140 |
140 |
140 |
| 20 |
31.5 |
58 |
58 |
58 |
100 |
80 |
160 |
165 |
165 |
| 25 |
35.5 |
68 |
68 |
68 |
125 |
110 |
190 |
195 |
195 |
| 32 |
40 |
80 |
80 |
870 |
150 |
125 |
215 |
225 |
225 |
| 40 |
45 |
90 |
90 |
90 |
200 |
160 |
270 |
285 |
390 |
| 50 |
56 |
105 |
105 |
105 |
250 |
200 |
330 |
340 |
350 |
| 65 |
63 |
125 |
125 |
125 |
300 |
250 |
385 |
400 |
415 |
法蘭連接尺寸：鐵制閥門按GB4216.4(5)-84標準,鋼制閥門按GB/T9113.1-2000標準。
