600X水力電動控制閥

一、600X水力電動控制閥 概述

600X電動控制閥是一種以電磁閥為向?qū)чy的水力操作式閥門。常用于給排水及工業系統中的自動控制，控制反應準確快速，根據電信號遙控開啟和關閉管道路系統，實現遠程操作。并可取代閘閥和蝶閥用于大型電動操作系統。閥門關閉速度可調，平穩關閉而不產生壓力波動。該閥門體積小、重量輕、維修簡單、使用方便、安全可靠。電磁閥可選用交流電220V，或直流電24V，可根據各種場合選用常開或常閉型均可。

600X水力電動控制閥	600X水力電動控制閥尺寸圖

二、600X水力電動控制閥　結構特點和用途

600X水力電動控閥由主閥、電磁導閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。通過電磁導閥可以實現對閥門開啟和關閉的遙控。加裝附加裝置后，可控制開啟和關閉的速度。
本產品利用導閥控制閥門的開啟和關閉，節省能源。可代替其它閥門大型電動裝置。
本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

三、600X水力電動控制閥　工作原理

當閥門從進口端給水時，水流流過針閥進入主閥控制室，當電磁導閥打開時，控制室內的水經電磁導閥、球閥流出。球閥開度大于針閥開度，主閥控制室內壓力很低，主閥處于全開狀態。 當電磁導閥關閉時，主閥控制室的水不能流出，控制室升壓，推動膜片關閉主閥。

四、600X水力電動控制閥　主要技術參數

公稱壓(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	適用介質	介質溫度(℃)
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

五、600X水力電動控制閥　主要零件材料

零件名稱	零件材料
閥體 閥蓋	WCB
閥座 閥盤	銅合金
密封圈 O型圈	丁腈橡膠
閥桿	2Cr13
彈簧	50CrVA
針型閥	銅合金
球閥	銅合金
浮球閥	銅合金
微型過濾器	不銹鋼

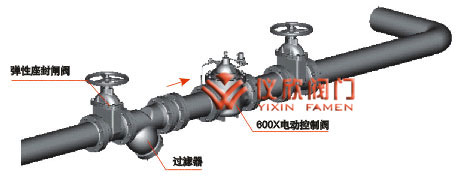

六、600X水力電動控制閥　安裝示意圖

七、600X水力電動控制閥　主要尺寸

公稱通徑 （mm）	尺 寸
	L	H1	H
20	150	269	342
25	160	269	342
32	180	269	342
40	200	300	395
50	203	300	395
65	216	310	405
80	241	320	420
100	292	340	500
125	330	380	540
150	356	410	575
200	495	440	665
250	622	460	720
300	698	480	750
350	787	516	830
400	914	560	900
450	978	560	900
