400X流量控制閥

一、400X流量控制閥 概述

400X流量控制閥是一種采用高精度先導式方式控制流量的多功能閥門。適用于配水管需控制流量和壓力的管道中，保持預定流量不變，將過大流量限制在一個預定直，并將上游高壓適當減低，即使主閥上游的壓力發生變化，也不會影響主閥下游的流量。該閥一改常規節流閥使用孔板或純機械地減小流域面積的原理，利用相關導閥，最大限度地減少能力在節流過程中的損失。如遇緊急情況400X流量控制閥可以完全截止流量，避免損失。控制靈免度高，安全可靠，調試簡便，使用壽命長。

400X流量控制閥	400X流量控制閥尺寸圖

二、400X流量控制閥　結構特點和用途

400X流量控制閥由主閥、流量調節閥、針閥、導閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，控制和調節主閥開度，使通過主閥的流量保持不變。
本產品利用水力自力控制，不需要其它裝置和能源，保養簡便，流量控制穩定。
本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

三、400X流量控制閥　工作原理

當閥門從進口端給水時，水流過針閥進入主閥控制室，并經過導閥、球閥流出主閥控制室到出口，此時主閥處于全開或浮動狀態。調定主閥上部的流量調節閥，可為主閥設定一定開度。調節針閥開度和調節導閥彈簧壓力，即可使主閥開度保持在設定開度，并在壓力變化時導閥進行自動調節，保持流量不變。

四、400X流量控制閥　主要技術參數

公稱壓(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	出口可調壓力(MPa)	壓力特性 △P2P1	流量特性 △P2P1	適用介質	介質溫度(℃)
1.0	1.5	1.1	0.09-0.8	P2×8%	P2×15%	水	0-80
1.6	2.4	1.76	0.10-1.2	P2×10%	P2×20%
2.5	3.75	2.75	0.15-1.6	P2×12%	P2×25%

五、400X流量控制閥　主要零件材料

零件名稱	零件材料
閥體 閥蓋	WCB
閥座 閥盤	銅合金
密封圈 O型圈	丁腈橡膠
閥桿	2Cr13
彈簧	50CrVA
針型閥	銅合金
球閥	銅合金
浮球閥	銅合金
微型過濾器	不銹鋼

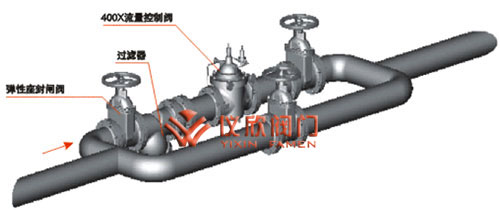

六、400X流量控制閥　安裝示意圖

七、400X流量控制閥　主要尺寸

公稱通徑 (mm)	尺寸
	L	H1	H
20	150	247	342
25	160	247	342
32	180	247	342
40	200	278	395
50	203	278	395
65	216	298	405
80	241	313	430
100	292	350	510
125	330	365	560
150	356	420	585
200	495	450	675
250	622	470	730
300	698	490	760
350	787	526	840
400	914	570	910
450	978	570	910
