200X減壓閥

一、200X減壓閥 概述

200X減壓閥，是一種利用介質自身能量調節與控制管路壓力的職能型閥門。200X減壓閥用于生活給水、消防 給水及其他工業給水系統，通過調節減壓導閥，即可調節主閥的出口壓力。出口壓力不因進口壓力、進口流量的 變化而變化，安全可靠地將出口壓力維持在設定值上，并可根據需要調節設定值以達到減壓目的。該閥減壓精確， 性能穩定、安全可靠、安裝方便，使用壽命長。

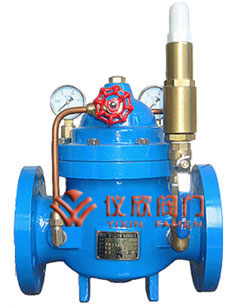

200X減壓閥	200X減壓閥尺寸圖

二、200X減壓閥　結構特點和用途

200X減壓穩壓閥由主閥、導閥、針閥、球閥、微型過濾器和壓力表組成水力控制接管系統。使用時，當調定出口壓力后，能自動保持穩定出口壓力。 本產品利用導閥自力控制，不需要其它裝置和能源，保養簡便，壓力控制準確度高，受進口壓力和流量影響小，減壓穩壓可靠。 本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

三、200X減壓閥　工作原理

當閥門從進口端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上。當出口壓力高于導閥彈簧設定值時，導閥關閉。控制室停止排水，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高。 當閥門出口壓力降到導閥彈簧設定壓力時，導閥開啟，控制室向下游排水。由于導閥系統排水量大于針閥的進水量，主閥控制室壓力下降。進口壓力使主閥開啟。在穩定狀態下，控制室進水、排水相同，主閥開度不變，出口壓力穩定。 調節導閥彈簧即可設定出口壓力。

四、200X減壓閥　主要技術參數

公稱壓(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	最高進口壓力(MPa)	出口可調壓力(MPa)	適用介質	介質溫度(℃)
1.0	1.5	1.1	1.0	0.09-0.8	水	0-80
1.6	2.4	1.76	1.6	0.10-1.2
2.5	3.75	2.75	2.5	0.15-1.6

五、200X減壓閥　主要零件材料

零件名稱	零件材料
閥體 閥蓋	WCB
閥座 閥盤	銅合金
密封圈 O型圈	丁腈橡膠
閥桿	2Cr13
彈簧	50CrVA
針型閥	銅合金
球閥	銅合金
浮球閥	銅合金
微型過濾器	不銹鋼

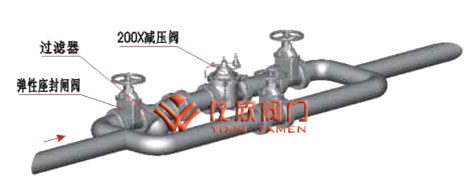

六、200X減壓閥　安裝示意圖

七、200X減壓閥　主要尺寸

公稱通徑DN(mm)	尺寸
	L	寬	H
20	150	245	195
25	160	254	208
32	180	263	222
40	200	272	237
50	203	282	254
65	216	292	272
80	241	310	282
100	292	330	303
125	330	358	344
150	356	385	385
200	495	438	437
250	622	490	532
300	698	550	600
350	787	617	677
400	914	693	764
450	978	778	862
500	978	873	972
600	1230	980	1096
