氣源處理三聯件

一、氣源處理三聯件 概述

該氣源處理三聯件包括空氣減壓閥、過濾器、油霧器三大件。其中減壓閥可對氣源進行穩定，使氣源處于恒定狀態，可減少因氣源壓突變時對閥門或執行器等硬件的損傷。過濾器用于對氣源的清潔，可過濾壓縮空氣中的水分，避免水分隨氣體進入裝置。油霧器可對機體運動部件進行潤滑，可以對不方便加潤滑的部件進行潤滑，大大延長機體使用壽命。

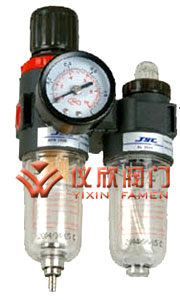

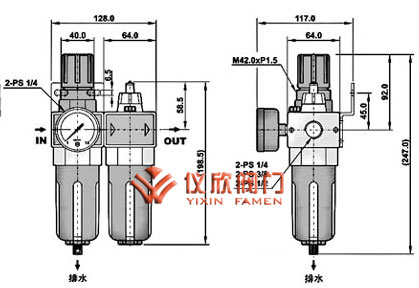

氣源處理三聯件	氣源處理三聯件

二、氣源處理三聯件 安裝

1、安裝時請注意清洗連接管及接頭，避免贓物帶入氣路。
2、安裝時請注意氣體流動方向與本體上箭頭所指方向是否一致，注意接管及接頭牙型是否正確。
3、過濾器、調壓閥給油器的固定：將固定支架的凸槽與本體上凸槽匹配，再固定片及螺絲鎖緊即可。
4、單獨使用調壓閥、調壓過濾器時的固定：旋轉固定環境使之鎖緊附帶的專用固定片即可。

三、氣源處理三聯件 使用說明

1、本過濾器排水有壓差排水于手動排水兩種方式。手動排水時當水位達到水位濾芯下方水平之前必須排出。
2、壓力調節時，在轉動旋鈕前請先拉起字旋轉，壓下旋轉鈕為定位。順時針扭轉為調高出口壓力，逆時針旋低出口壓力，調節壓力時應逐步均勻地調至所需壓力值，不應一步調節到位。
3、給油器的使用方法：給油器使用JIS K2213輸油機（ISO Vg32或同級用油）。加油量請不要超過杯子八分滿。數字0為油量最小，9為油量最大。自0-9位置不能旋轉，須順時針旋轉。

四、氣源處理三聯件 注意事項

1、部分零件使用PC材質，禁止接近或在有機劑環境中使用。PC杯清洗請用中性清洗耳恭聽劑。
2、使用壓力請勿超過其使用范圍。
3、當出口風量明顯減少時，應及時更換濾芯

五、氣源處理三聯件 技術參數

型號		AC1500	AFC1500	AC2000	AFC2000
工作介質		空氣
接口管徑		1/8"		1/4"
濾芯精度		40U
使用壓力范圍		手動排水：0～9.5kgf/cm2 壓差排水：1.5～9.5kgf/cm2
最大可調范圍		9.5kgf/cm2
保證耐壓力		15.0kgf/cm2
使用溫度范圍		5～60℃
給水杯容量		15CC
給油杯容量		25CC
建議潤滑用油		ISOVG32或同級用油
重量		0.49kg	0.32kg	0.49kg	0.32kg
構成元件	過濾器	AF1500	AFR1500	AF2000	AFR2000
	減壓閥	AR1500	AFR1500	AR2000	AFR2000
	組油器	AL1500	AL1500	AL2000	AL2000
