YG型管道過濾器
一、YG型管道過濾器 特點
YG型管道過濾器通流快速，故壓力損失小,抗污性強，排渣方便。有錐管螺紋承插焊式、法蘭式。
二、YG型管道過濾器 用途
YG型過濾器適用于蒸汽、空氣、煤油、水等配管上排除銹渣及異物保護閥門及設備。
 |
 |

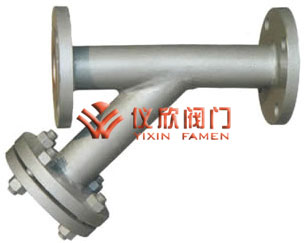

YG型管道過濾器 |

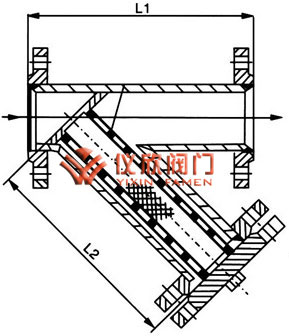

YG型管道過濾器尺寸圖 |
三、YG型管道過濾器 主要性能規范
| 公稱壓力
PN(MPa) |
工作溫度℃ |
濾網目數 |
適用介質 |
| 2.0 150LB |
300 |
20～150 |
蒸汽、空氣
、水、油 |
| 5.0 300LB |
425 |
20～150 |
四、YG型管道過濾器 主要零部件材料表
| 零件名稱 |
材料 |
| 閥體 |
碳鋼、不銹鋼 |
| 濾網蓋 |
碳鋼、不銹鋼 |
| 濾芯網 |
不銹鋼 |
| 墊片 |
柔性石墨 |
五、YG型管道過濾器 主要連接尺寸
| 公稱壓力
(MPa) |
連接方式 |
公稱通徑
DN |
外形尺寸 mm |
公稱壓力
(MPa) |
連接方式 |
公稱通徑
DN |
外形尺寸 mm |
W（in） |
| L1 |
L2 |
C |
L1 |
L2 |
C |
| PN-2.0 |
錐管螺紋
承插焊 |
15 |
130 |
250 |
160 |
PN-2.0 |
法蘭 |
15 |
260 |
280 |
177 |
RC3/8" |
| 20 |
130 |
250 |
165 |
20 |
280 |
308 |
196 |
| 25 |
140 |
250 |
170 |
25 |
290 |
322 |
208 |
| 32 |
160 |
300 |
195 |
32 |
310 |
353 |
227 |
| 40 |
170 |
300 |
200 |
40 |
320 |
367 |
238 |
| 50 |
180 |
320 |
215 |
50 |
300 |
339 |
240 |
RC1/2" |
| 65 |
|
|
|
65 |
340 |
382 |
274 |
| 80 |
|
|
|
80 |
380 |
438 |
307 |
| PN-5.0 |
錐管螺紋
承插焊 |
15 |
130 |
250 |
169 |
PN-5.0 |
法蘭 |
15 |
260 |
280 |
181 |
RC3/8" |
| 20 |
130 |
250 |
179 |
20 |
280 |
308 |
205 |
| 25 |
140 |
250 |
182 |
25 |
290 |
322 |
215 |
| 32 |
160 |
300 |
209 |
32 |
310 |
353 |
234 |
| 40 |
170 |
300 |
217 |
40 |
320 |
354 |
250 |
| 50 |
190 |
320 |
230 |
50 |
350 |
396 |
254 |
RC1/2" |
| 65 |
|
|
|
65 |
370 |
438 |
286 |
| 80 |
|
|
|
80 |
400 |
523 |
317 |
