氣動繼動器工作原理介紹

氣動繼動器本質上是一種氣動放大器。它與氣動薄膜式或氣動活塞式執行機構配 套使用，用以提高氣動執行機構的動作速度。當儀表遠距離傳送壓力信號，或執行機構氣室 的容量很大時，由于將產生較明顯的傳遞時間滯后，因此，使用這種附件能顯著提高執行 機構的響應特性。

下面所示為一種典型的氣動繼動器的結構。它是以力平衡原理工作的。當由調 節器或閥門定位器來的控制信號壓力輸入到氣室A時，在膜組件1上產生一個向下的推 力，膜片組件1向下轉動，打開閥芯2。此時，氣源壓力由閥芯、閥座之間的間隙，流人到 反饋氣室B，同時經由輸出端被送到執行機構。當膜片的上下兩側所產生的作用力相平 稀時，輸入信號與輸出信號將保持一定的比例關系。如果設P為信號壓力，膜片組件1 上膜片的有效面積為A1，下膜片的有效面移為A2，輸出壓力為Pout，則有下列的平衡關系 成立：

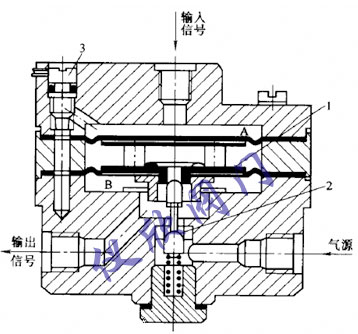

氣動繼電器結構

1—膜片組建 2—閥芯 3—針形閥

PA1=PoutA2式中，面積A1、A2均為常數。如果在結構設計時A1=A2,則Pout=p，即輸出壓力與信號壓力成1：1的關系。如果A1=2A2，那么輸出壓力是信號壓力的2倍。當p變化時，Pout 就有相應的變化。

圖中的針形閥3用于改善繼動器的動特性，適用于不同容量的執行機構。當配用小尺寸的執行機構時，如果繼動器流量大，會使執行機構產生振蕩，所以應使針形閥開度大 一些，這樣可使閥芯開度變化緩慢一些，達到輸出穩定的目的。當繼動器與大尺寸執行機構相配時，為了得到足夠的動作速度，應讓針閥開度關小一些，這樣繼動器就可能輸出很大的流量。
